منطقه شمال غرب
منطقه شمال غرب
منطقه شمال غرب يكي از مناطق عملياتي يازده گانه خطوط لوله و مخابرات نفت ايران است كه در مسيري 1721 كيلومتري، در گذر از مسيرهاي اشتهارد، ابهر، زنجان، ايده لو، ميانه، شهيد كريمي (تركمنچاي)، تبريز، سراب، مياندوآب، اروميه و مراغه (اردبيل: درحال ساخت) واقع شدهاست. مركز اين منطقه در ضلع شمالي شهر زنجان قرار دارد.

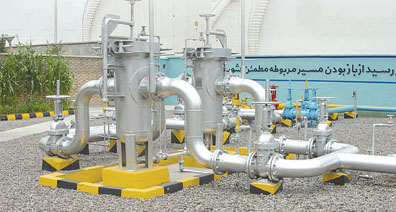

مراكز انتقال نفت و تاسيسات
اين منطقه داراي 11 مركز انتقال نفت و تأسيسات است:
مراكز انتقال نفت
مركز انتقال نفت اشتهارد
مركز انتقال نفت ابهر
مركز انتقال نفت ايده لو
مركز انتقال نفت شهيد كريمي ( تركمانچاي)
مركز انتقال نفت و تاسيسات تبريز
مركز انتقال نفت / تاسيسات مياندوآب
وظايف اصلي منطقه شمال غرب
1- تامين خوراك نفتخام پالايشگاه تبريز و بخشي از خوراك پتروشيمي تبريز
2- تامين فرآوردههاي سوختي استانهاي زنجان، آذربايجان شرقي، آذربايجان غربي و اردبيل و همچنين تأمين سوخت هواپيما
3- تامين و نگهداري كليه سيستمهاي مخابراتي حوزه استحفاظي و كليه شركتهاي زير مجموعه شركت پالايش و پخش فرآوردههاي نفتي ايران و همچنين خطوط راديويي شركت پتروشيمي و گاز
4- تعمير و نگهداري كليه دستگاههاي مراكز انتقال نفت و تاسيسات تابعه
5- تعمير و نگهداري 1721 كيلومتر مسير خطوط لوله
6- تعمير و نگهداري كليه ماشين آلات سنگين و سبك
7-تعمير و نگهداري كليه ايستگاههاي حفاظت كاتديك
8-تعمير و نگهداري كليه ساختمانهاي مسكوني شهركهاي شهيد تندگويان، اشتهارد، ابهر، ايده لو، شهيد داوود كريمي(قره چمن)، اماكن اداري، مهمانسراها و غيره
9- ايجاد و حفظ فضاي سبز كليه مراكز انتقال نفت و مركز منطقه .
10-توانمندسازي از طريق آموزش مستمر كاركنان و مشاركت موثر و فعال آن در برنامههاي سيستم مديريت يكپارچه
امكانات فرهنگي / ورزشي/ اجتماعي/ درماني/و... منطقه شمال غرب
5 باب سالن سينما، 4 باب مدرسه ، 5 باب نانوايي، 5 باب سالن غذاخوري و آشپزخان، 1 باب سالن آمفي تئاتر، 5 باب سالن بدنسازي، 9 باب نمازخانه، 5 باب پايگاه بسيج، 1باب دارالقرآن ( 4 كلاس آموزش قرآن با 150 قرآن آموز دختر و پسر)، 174 واحد منزل سازماني، 151 خط تلفن، 12 باب مهمانسرا (200 تخت)، 27 هكتار فضاي سبز مركز منطقه و مراكز انتقال نفت و تاسيسات تابعه

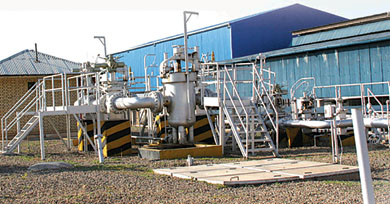

1.مركز انتقال نفت اشتهارد
اين مركز دومين ايستگاه تقويت فشار خط16 اينچ نفت خام ري/ تبريز است كه در كيلومتر 12 جاده اشتهارد – بوئين زهرا در بخش اشتهارد از توابع فرمانداري شهرستان كرج و در ارتفاع 1172 متري از سطح دريا قرار دارد.
ميزان انتقال به طور متوسط
انتقال روزانه 110 هزار بشكه نفتخام
فاصله تا مركز انتقال نفت قبل و بعد
*فاصله تا مركز انتقال نفت قبلي (ري)114 كيلومتر
* فاصله تا مركز انتقال نفت بعدي(ابهر)100 كيلومتر
تجهيزات
خط 16 اينچ: - توربين سولار: سه دستگاه با قدرت HP 4000 به صورت سري (2+1) با سوخت مصرفي گاز طبيعي و نفت سفيد روي با سيستم كنترل P.L.C .
- يك مخزن بالانس با ظرفيت21 ميليون ليتر براي ذخيره نفت خام
خط 14 اينچ: - يك مخزن رليف با ظرفيت يك ميليون ليتر
- سه مخزن سوخت با ظرفيت 2150 هزار ليتر
- ديزل ژانراتور: دو دستگاه با قدرت 550 كيلووات با سوخت مصرفي نفت گاز طبيعي
- كمپرسور: 2 دستگاه با 7 دستگاه مخزن هواي فشرده
- اتاق نمونه گيري
- 83 دستگاه تجهيزات ايمني و انواع خاموش كنندهها
- سيستم اعلام حريق 330 Chubb
- سيستم لوله كشي آب آتش نشاني با مخزن آب به ظرفيت550 هزار
- تجهيزات مخابراتي
- دو دستگاه مركز تلفن آنالوگ و ديجيتال
- سطح پوشش شبكه موبايل V.H.F در حوزه عملياتي مركز
- سيستم كامل پيجينگ
امكانات فرهنگي / ورزشي/ اجتماعي/ درماني/و...
- آمفي تئاتر و سالن سينما (با ظرفيت 220 نفر )
- پايگاه بسيج و نمازخانه
- رستوران
- مهمانسرا (با ظرفيت 36 نفر)
- درمانگاه
- نانوايي
4 هكتار فضاي سبز
24 واحد منزل سازاني
تعداد پرسنل
50 نفر نيروي رسمي و پيمانكاري
2.مركز انتقال نفت ابهر
مركز انتقال نفت ابهر در كيلومتر 10 جاده ترانزيت ابهر- تاكستان، در ارتفاع 1500 متري از سطح دريا و در مسير گذر دو رشته خطوط 16 اينچ نفت خام ري / تبريز و14 اينچ فرآورده ري / تبريز واقع شدهاست.
ميزان انتقال به طور متوسط
خط16اينچ:
انتقال روزانه 110 هزار بشكه نفتخام
خط 14اينچ:
انتقال روزانه 10 ميليون ليتر فرآوردههاي نفتي (نفت سفيد – نفت گاز – بنزين موتور- نفت سبكA.T.K و نفتا)
فاصله تا مركز انتقال نفت قبل و بعد
فاصله تا مركز انتقال نفت قبلي (اشتهارد)100 كيلومتر
فاصله تا تاسيسات بعدي (زنجان) 87 كيلومتر
تجهيزات
خط 16 اينچ:
- توربين سولار: 3 دستگاه با قدرت HP 4000 به ترتيب (1+2) با سوخت مصرفي گاز طبيعي
خط 14اينچ:
- توربين روستون: يك دستگاه با قدرت HP 1750 با سوخت مصرفي گاز طبيعي
4 مخزن رليف و سوخت(با ظرفيت 3151 هزار ليتر)
- ديزل ژانراتور: 2 دستگاه با قدرت 550 كيلووات با سوخت مصرفي نفت گاز
- اتاق نمونه گيري
- كمپرسور: 4 دستگاه با 7دستگاه مخزن هواي فشرده
- تجهيرات ايمني و انواع خاموش كنندهها: 76 دستگاه
- سيستم لولهكشي آب آتشنشاني با مخزن آب به ظرفيت 150 هزار
تجهيزات مخابراتي
دو دستگاه مركز تلفن آنالوگ و ديجيتال (كي سيستم)
پوشش شبكه موبايل V.H.F در حوزه عملياتي مركز
امكانات فرهنگي / ورزشي/ اجتماعي/ درماني
4هكتار فضاي سبز، 24 واحد منزل سازماني، 3 واحد مهمانسرا (با ظرفيت 40 نفر )، پايگاه بسيج و نمازخانه، رستوران، درمانگاه و نانوايي
تعداد پرسنل
59 نفر نيروي رسمي و پيمانكاري
3. تاسيسات زنجان
اين تاسيسات در كيلومتر 15 جاده ترانزيت تهران- زنجان در ارتفاع 624 متري از سطح دريا و در محوطه انبارهاي پخش فرآوردههاي نفتي شهرستان زنجان احداث شدهاست.
ميزان انتقال، رسيد و تحويل به طور متوسط
خط 14اينچ:
رسيد و برداشت روزانه 10 ميليون ليتر فرآوردههاي نفتي (نفت سفيد،نفت گاز، بنزين موتور) به مخازن پخش زنجان
- رسيد مازاد مواد نفتي هنگام بروز مشكلات فني مراكز انتقال نفت قبلي و بعدي جهت جلوگيري از متوقف شدن خط 14 اينچ
فاصله تا مركز انتقال نفت قبل و بعد
- فاصله تا مركز انتقال نفت قبلي (ابهر) 87 كيلومتر
- فاصله تا مركز انتقال نفت بعدي(ايده لو) 62 كيلومتر
تجهيزات
- اتاق نمونهگيري با تجهيزات كامل
- انواع خاموش كننده: 8 دستگاه
تجهيزات مخابراتي
- پوشش شبكه موبايل V.H.F در حوزه عملياتي تاسيسات
امكانات فرهنگي / ورزشي/ اجتماعي/ درماني/ و...
- حدود 8 هزار متر مربع محوطه صنعتي
- حدود 2500 متر مربع فضاي سبز
تعداد پرسنل
8نفر نيروي رسمي و پيمانكاري
4. مركز انتقال نفت ايده لو
اين مركز در كيلومتر 45 جاده ترانزيت زنجان - تبريز و در ارتفاع 1358 متري از سطح دريا واقع شدهاست.
ميزان انتقال به طور متوسط
خط16 اينچ ري/تبريز:
انتقال روزانه 110 هزار بشكه نفتخام
فاصله تا مركز انتقال نفت قبل و بعد
فاصله تا تاسيسات قبلي (زنجان):62كيلومتر
فاصله تا تاسيسات بعدي(ميانه):71 كيلومتر
تجهيزات
خط 16اينچ:
توربين سولار:3 دستگاه با قدرت HP 4000 به صورت سري (1+2) با سوخت مصرفي گاز طبيعي و نفت سفيد
يك مخزن بالانس با ظرفيت 21 ميليون ليتر براي ذخيره نفتخام
خط 14اينچ:
4 مخزن رليف و سوخت با ظرفيت 3150 هزار ليتر
-----------------
- ديزل ژنراتور: 2دستگاه با قدرت كيلووات با سوخت مصرفي نفت گاز
- كمپرسور: 4 دستگاه با 7 دستگاه مخزن هواي فشرده
- اتاق نمونهگيري
- تجهيرات ايمني و انواع خاموش كنندهها: داراي 79 دستگاه
- سيستم لوله كشي آب آتش نشاني با مخزن آب به ظرفيت 150 هزار
تجهيزات مخابراتي
- دو دستگاه مركز تلفن آنالوگ و ديجيتال (كي سيستم )
- پوشش شبكه موبايل V.H.F در حوزه عملياتي مركز
امكانات فرهنگي / ورزشي/ اجتماعي/ درماني/ و...
6 هكتار فضاي سبز ، 24 واحد منزل سازماني، 4 واحد مهمانسرا (با ظرفيت 36 نفر)، رستوران، درمانگاه، نانوايي و پايگاه بسيج و نماز خانه
تعداد پرسنل
59 نفر نيروي رسمي و پيمانكاري
5. تاسيسات ميانه
تاسيسات ميانه در شهرستان ميانه در كنار شركت پخش فرآوردههاي نفتي ميانه و در مسير جاده ترانزيت تهران- تبريز واقع شده و ارتفاع آن از سطح دريا 1050 متر است.
ميزان انتقال، رسيد و برداشت به طور متوسط
- رسيد و برداشت روزانه 3 ميليون ليتر فرآوردههاي نفتي (نفت سفيد،نفت گاز) به مخازن پخش ميانه
فاصله تا مركز انتقال نفت قبل و بعد
فاصله تا مركز انتقال نفت قبلي (ايده لو)71 كيلومتر
فاصله تا مركز انتقال نفت بعدي (شهيد كريمي) 38 كيلومتر
تجهيزات
- يك مخزن درين با ظرفيت 20 هزار ليتر
- كمپرسور: 4 دستگاه با 7 دستگاه مخزن هواي فشرده
- اتاق نمونهگيري با تجهيزات كامل
- انواع خاموش كننده: 9 دستگاه
تجهيزات مخابراتي
- پوشش شبكه موبايل V.H.F در حوزه عملياتي تاسيسات
امكانات فرهنگي / ورزشي/ اجتماعي/ درماني/ و...
9 دستگاه واحد مسكوني، حدود 1000 متر مربع محوطه صنعتي، حدود 140 متر مربع فضاي سبز
تعداد پرسنل
6 نفر نيروي رسمي و پيمانكاري
6. مركز انتقال نفت شهيد كريمي ( تركمانچاي)
اين مركز پس از ايده لو پنجمين ايستگاه تقويت فشار خط 16 نفت خام و دومين ايستگاه تقويت فشار خط 14 فرآورده هاي نفتي ري/ تبريز مي باشد كه در كيلومتر45 جاده ميانه/ تبريز با 9 كيلومتر فاصله از جاده تهران/ تبريز در محدوده تركمنچاي در ارتفاع 472 كيلومتري از سطح دريا قرار دارد كه فعاليت ها و تجهيزات آن جهت نفت خام به پالايشگاه تبريز و فرآورده هاي نفتي به تاسيسات تبريز و پتروشيمي به شرح ذيل مي باشد.
حوزه استحفاظي
روي خط 16 و 14 از كيلومتر 460 الي كيلومتر 554 به طول 94 كيلومتر كه اين مركز در كيلومتر 472 واقع گرديده است.
فاصله تا مركز انتقال نفت ما قبل نفت خام (ايده لو) 110 كيلومتر
فاصله تا مركز انتقال نفت ما قبل فرآورده (ابهر) 258 كيلومتر
فاصله تا تاسيسات ماقبل (ميانه) 38 كيلومتر
فاصله تا مركز انتقال نفت ما بعد نفت خام و فرآورده (تبريز) 134 كيلومتر
فعاليت هاي عملياتي مركز
- انتقال 000/110 بشكه در روز نفت خام به ظرفيت 800 روي خط 16 ري/ تبريز
- انتقال 000/000/10 ليتر در روز فرآورده هاي نفتي (نفت سفيد- نفت گاز- بنزين موتور- نفت سبك- A.T.K) و نفتا با ظرفيت 400 روي خط 14
امكانات و تجهيزات مركز
- سه دستگاه توربين سولار با قدرت HP 4000 به ترتيب (1+2) با سوخت مصرفي نفت سفيد روي خط 16 ري/ تبريز با سيستم كنترل P.L.C
- يك دستگاه توربين رستون با HP 1750 با سوخت مصرفي نفت سفيد و يك دستگاه توربين سولار با قدرت HP 4000 روي خط 14ً
- پست اختصاصي KV 20/63 با تجهيزات مربوطه
- سه دستگاه الكترو موتور ( ABB-KV 2150- KV 6) روي خط 16 ري/ تبريز با سيستم كنترل PLC
- دو دستگاه ديزل ژنراتور با قدرت KW 550 با سوخت مصرفي نفت گاز جهت تامين برق اضطراري مركز
- اتاق نمونه گيري با تجهيزات كامل زير بناي 12 متر مربع جهت نمونه گيري و اطلاع رسيدن تلاقي فرآورده هاي نفتي
- 2 دستگاه كمپرسور با ن7 دستگاه مخزن هواي فشرده جهت استارت اوليه توربين ها و ديزل ژنراتورها
- يك مخزن رليف با ظرفيت 000/000/1050 ليتر روي خط 14 ري/ تبريز
- يك مخزن نفت گاز با ظرفيت 000/16 ليتر
داراي 87 دستگاه تجهيزات ايمني و انواع خاموش كننده ها
- كاميونت آتش نشانه Buelsun يك دستگاه
- سيستم اعلام حريق 380
- مخزن سستم لوله كشي آب آتش نشاني با مخزن آب به ظرفيت 000/550 ليتر
امكانات و تجهيزات مخابراتي
- دو دستگاه مركز آنالوگ و ديجيتال به ترتيب مركز 40 – na با ظرفيت 20 شماره و مركز p (كي سيستم) با 16 شماره
- سطح پوشش V.H.F موبايل در حوزه عملياتي مركز
- داراي سيستم كامل پيجينگ(آمفي فاير- آژير- راديو ضبط پاناسونيك) پوشش محوطه صنعتي و منازل مسكوني
|
امكانات مخابراتي
|
خطوط شهري
|
خطوط ماكروويو
|
مركز تلفن
|
واكي تاكي
|
بسييم موبايل
|
دستگاه فاكس
|
تلفن همراه
|
خط HOTLINE
|
|
تهران
|
زنجان
|
آنالوگ
|
ديجيتال
|
|
تعداد
|
30
|
2
|
1
|
20
|
16
|
3
|
1
|
3
|
1
|
2
|
· 14 هكتار محوطه صنعتي و غير صنعتي (اتاق كنترل- اتاق حراست- دفتر- اتاق ديزل- منازل مسكوني- مهمانسرا آمفي تئاتر و سالن سينما رستوران- درمانگاه- نانوايي- حرارت مركزي)
· 5 هكتار فضاي سبز اعم از صنعتي و مسكوني
· 26 واحد مسكوني با امكانات حرارت مركزي- خط تلفن و ...
· 3 واحد مهمانسرا با 14 اتاق ظرفيت 31پ نفر
· مجموعه آمفي تئاتر و سالن سينما با ظرفيت 220 نفر مجهز به امكانات صوتي- تصويري و نور پردازي
· 29 نفر نيروي رسمي و 33 نفر نيروي پيمانكاري (خدماتي- نگهباني- باغباني- رستوران- فني و راننده)
7. مركز انتقال نفت و تاسيسات تبريز
اين تاسيسات بعد از تاسيسات سراب سومين تاسيسات تحويل فرآورده هاي نفتي خط تبري/ سراب/ اردبيل مي باشد كه در استان اردبيل در كيلومتر 5 جاده اردبيل/ مشكين شهر و در جوار انبار پخش فرآورده هاي نفتي قرار دارد كه فعاليت ها و تجهيزات آن جهت تحويل فرآورده هاي نفتي به انبار پخش فرآورده هاي نفتي اردبيل به شرح ذيل مي باشد.
حوزه استحفاظي
روي خط 10 تبريز/ سراب/ اردبيل به طول 50 كيلومتر و در ابتداي خط 8 نيروگاه سبلان اردبيل به طول 27 كيلومتر واقع گرديده است.
فاصله تا مركز انتقال نفت ما قبل (تبريز) 227 كيلومتر
فاصله تا تاسيسات ما قبل (سراب) 84 كيلومتر
فاصله تا تاسيسات ما بعد (نيروگاه اردبيل) 27 كيلومتر
فعاليت عملياتي تاسيسات
· ظرفيت رسيد تاسيسات حدود 000/500/5 ليتر در روز فرآورده هاي (نفت سفيد، نفت گاز و بنزين موتور) مي باشد.
امكانات و تجهيزات
· يك مخزن درين با ظرفيت 13500 ليتر
· يك مخزن سوخت براي مصارف موتور خانه و ديزل ژنراتور 13500 ليتر
· يك مخزن جدا كننده آب و مواد نفتي 13500 ليتر
· يك مخزن رليف با ظرفيت 000/334 ليتر
· يك دستگاه خاموش كننده دوقلوي پرتابل
· 4 دستگاه خاموش كننده پودري 12 كيلويي
· 11 دستگاه خاموش كننده پودري 12 كيلويي
· 10 نفر نيروي رسمي و 7 نفر نيروي پيمانكاري
امكانات و تجهيزات مخابراتي
- سطح پوشش شبكه V.H.F موبايل در حوزه عملياتي تاسيسات
|
امكانات مخابراتي
|
خطوط شهري
|
خطوط ماكروويو
|
داخلي پخش
|
بيسيم تاكي واكي
|
دستگاه فاكس
|
تلفن همراه
|
داخلي نيروگاه سبلان
|
|
تهران
|
زنجان
|
|
تعداد
|
6
|
2
|
1
|
3
|
2
|
3
|
1
|
1
|
تاسيسات نيروگاه اردبيل
- واقع در كيلومتر 27 جاده مشكين شهر اردبيل مي باشد
- رسيد روزانه 000/000/3 ليتر
- ظرفيت مخازن 000/000/40 ليتر
- ظرفيت مخزن زيرزميني 60000 ليتر
